单泵溴化锂吸收式制冷机是在现有的溴化锂吸收式制冷机的基础上，取消了冷剂水再循环系统，将蒸发吸收筒内的蒸发器管排由光管改为螺纹管，在每排螺纹管的下部装有一块托盘，托盘侧边开有堰口。解决了溴化锂结晶和冷剂水污染等问题，提高了运行可靠性，节约了生产成本和运行使用费；同时由于螺纹管表面积远比光管的表面积大，又由于毛细作用形成的水膜远比大流量再循环冷剂水形成的水膜薄，所以还具有蒸发速度快和制冷效率高等优点。

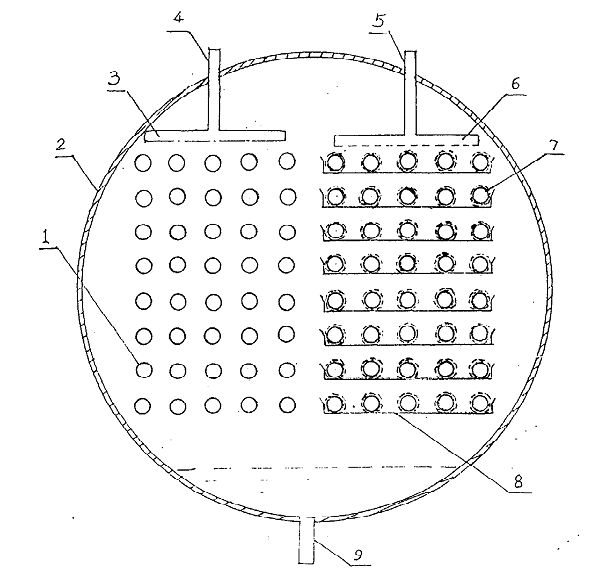

图中的1是蒸发器管排，2是筒体，3是溴化锂浓溶液喷头，4是溴化锂浓溶液连接管，5是冷剂水连接管，6是冷剂水喷头，7是蒸发器螺纹管管排，8是托盘，9是溴化锂稀溶液连接管。
|
